R&D와 소량 생산 구간에서 유량은 작게, 압력은 높게 가져가야 할 때 선택지가 좁아집니다.

Pilot 4T는 그 구간을 정확히 겨냥한 모델입니다.



반응형

출처 제작사 홈페이지



APV Pilot 4T 13.38 파일럿 균질기 사양 요약







이번 포스팅은 APV Homogeniser Pilot 4T 계열 중 Pilot 4T 13.38 사양을 카탈로그 기준으로 정리한 자료형 글입니다.

식품, 화장품 등 저점도 액상 공정에서 유화, 분산, 입자 균질을 파일럿 스케일로 검증할 때 활용하는 장비로 분류됩니다.

2023년형, 380V 사양이 확인됩니다.

설치와 시운전은 별도 조건입니다.



728x90

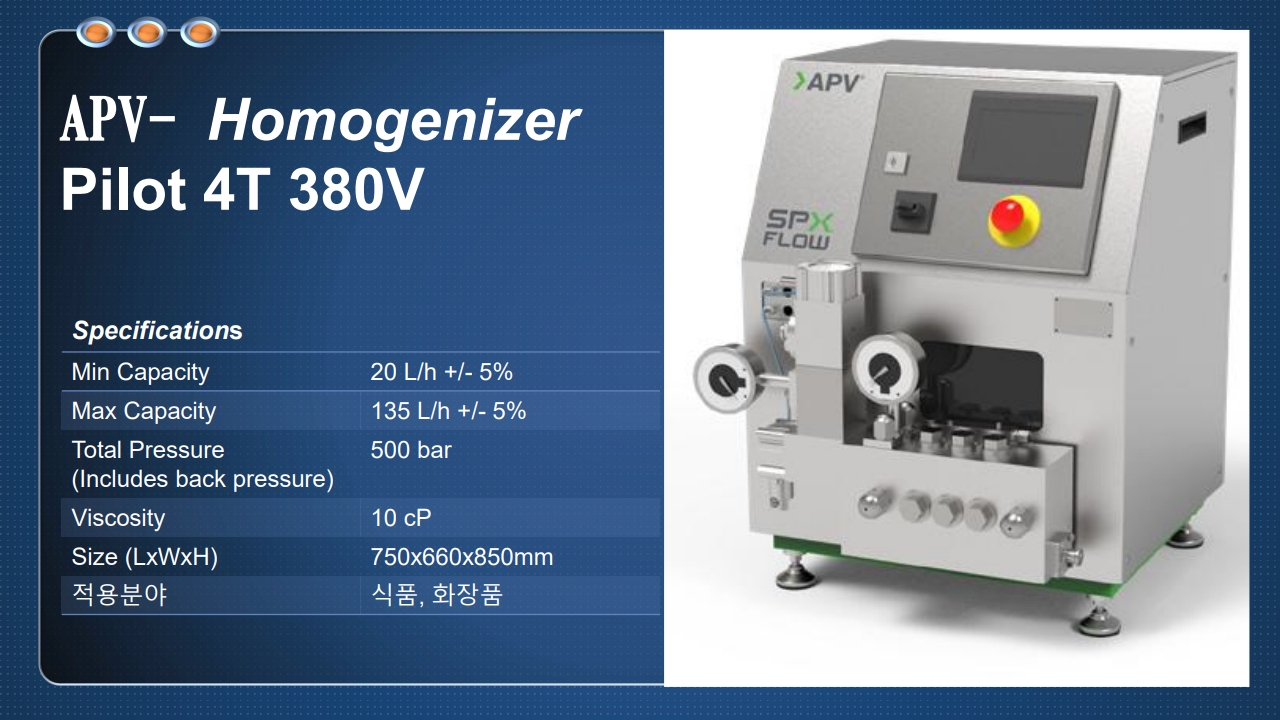

주요 사양 요약

모델 APV Homogeniser Pilot 4T 13.38

처리량 20-135 L/h 범위

총압력 최대 500 bar 조건(공문 기준), 카탈로그 타입 표에는 13.38이 최대 600 bar 설계로 기재

전원 380V

구동 4 kW

구조 3 플런저(유량 안정성 목적)

연결 20mm 3/4 Tri-Clamp

위생 설계 3A, 접액부 FDA 소재, CIP/SIP 대응 설계(카탈로그 표기)

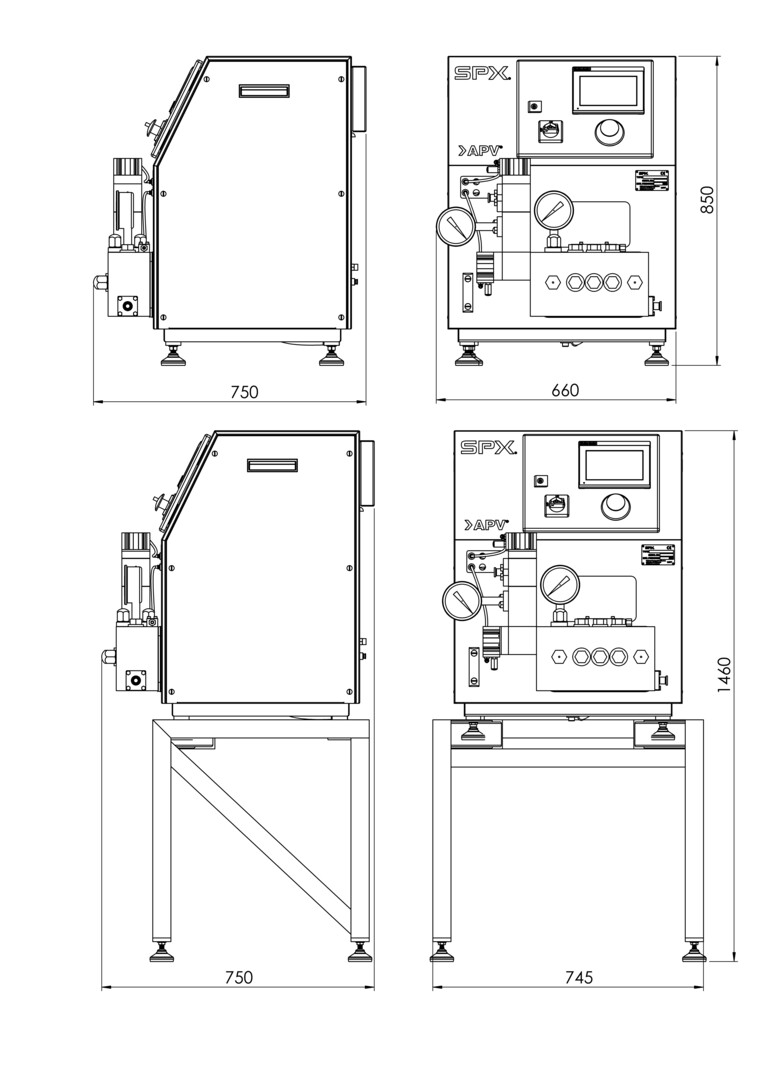

크기 750x660x850mm(본체), 프레임 장착 시 높이 1460mm

중량 Net 275kg, Gross 395kg

출처 제작사 홈페이지





이 장비에서 구매자가 가장 많이 보는 포인트

유량 구간이 작습니다. 20-135 L/h는 실험실, 파일럿, 소량 생산에 맞는 범위입니다.

양산 라인의 전단 테스트나 레시피 스케일업 검증에 쓰기 좋습니다.

압력 등급이 높습니다.

500 bar 조건은 미세 유화나 분산 품질을 끌어올리는 데 직접 영향을 줍니다.

소모부품 확인이 중요합니다. 균질 밸브와 플런저 계통은 소모가 발생하는 영역입니다.

납품 전에는 구성과 옵션, 소모품 상태를 기준으로 협의가 진행됩니다.

출처 제작사 홈페이지

설치·시운전은 별도입니다. 현장 전기, 배관, CIP 구성, 운전 조건에 따라 범위가 달라집니다.



SMALL

적용 분야 예시

유제품, 음료, 소스류 등 식품 공정의 균질

화장품 에멀전, 로션, 크림류의 분산·유화

저점도 액상 기반의 파일럿 검증 공정 전반



https://blog.naver.com/sgeng2325/223445000731?trackingCode=blog_bloghome_searchlist

고품질 중고 APV 고압 균질기 – 시간당 15,000 리터 처리 가능



https://blog.naver.com/sgeng2325/224174889563

레그타입 구조의 1.5㎥ 스테인리스 저장탱크 현장 기록





가격 및 진행 방식

가격은 협의로 진행합니다.

한정 수량 이며, 출고는 계약 후 영업일 기준 5일 이내입니다.

설치, 시운전은 별도 조건입니다.





문의

Mobile 010 4786 0986

Fax 0504 027 0986

E-mail sgeng2325@naver.com



카카오 오픈채팅

https://open.kakao.com/me/sgeng2325

서경님의 오픈프로필





구매 전 주의사항

본 장비 관련 사양은 공문 및 제조사 카탈로그에 기재된 정보를 기반으로 정리한 참고 자료입니다.

실제 납품 구성, 옵션, 설치 및 시운전 범위는 계약 시점의 조건에 따라 확정됩니다.

현장 전기 및 배관, 공정 조건 적합성은 구매자가 최종 확인해야 하며, 필요한 경우 현장 확인 후 진행을 권장합니다.



https://blog.naver.com/sgeng2325/224173582342

1.5톤 스테인리스 자켓탱크 현장 입고 기록



https://blog.naver.com/sgeng2325/224171271619

중고 인삼세척기 고를 때 주의점 신영테크 고압 분사 장비 상세 리뷰



---

APVhomogenizer

PilotHomogenizer

HighPressureMix

LabHomogenizer

FoodCosmeticEq



This post summarizes the APV Homogeniser Pilot 4T 13.38 based on the official catalog and the supplier notice. It is a pilot scale high pressure homogenizer used for low flow liquid processing in food and cosmetics. The unit is a 2023 model with 380V power. The stated working condition is up to 500 bar, with a flow range of 20 to 135 liters per hour. It uses a three plunger design to keep the flow stable and reduce pulsation at low flow rates. The standard connection is 20 mm or 3/4 inch Tri Clamp. The motor power is 4 kW. The main body size is 750 by 660 by 850 mm, and the net weight is 275 kg.



The catalog describes hygienic features such as 3A construction, FDA product contact materials, and CIP and SIP design. Options can vary by configuration, such as single or two stage operation and manual or PLC control. Installation and commissioning are handled separately. The price is discussed case by case. If you need more details about configuration and delivery conditions, please contact us.
