유리병 라인은 장비만 사는 게 아닙니다.

전기 공기 물 증기까지 숫자로 확인하면, 도입 판단이 빨라집니다.



시부야 유리병 드링크 생산라인 3라인 700BPM급 구성과 설치 포인트



유리병 드링크 생산설비를 찾는 분들이 가장 먼저 확인하는 것은 브랜드나 외관보다 라인 흐름입니다.

공병 투입부터 세척, 충진과 캡핑, 라벨, 후단 포장까지 끊기지 않고 이어져야 정지 요인이 줄고 인력 투입도 안정됩니다.

이번에 소개하는 설비는 Shibuya Kogyo 계열의 유리병 드링크 생산라인으로,

문서 기준 3라인 구성이며 75ml와 100ml급 소형병 생산을 전제로 구성된 라인입니다.

반응형

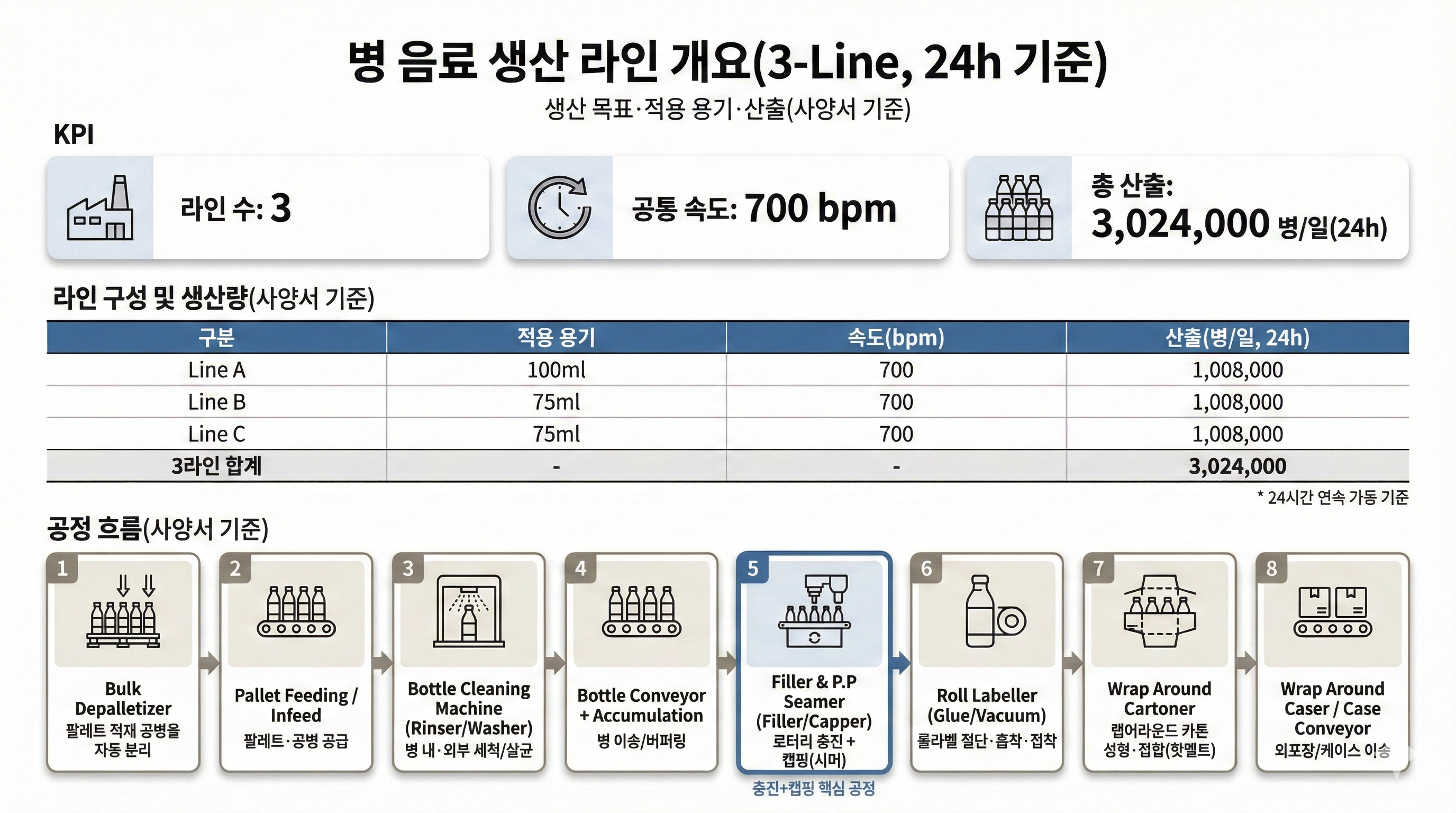

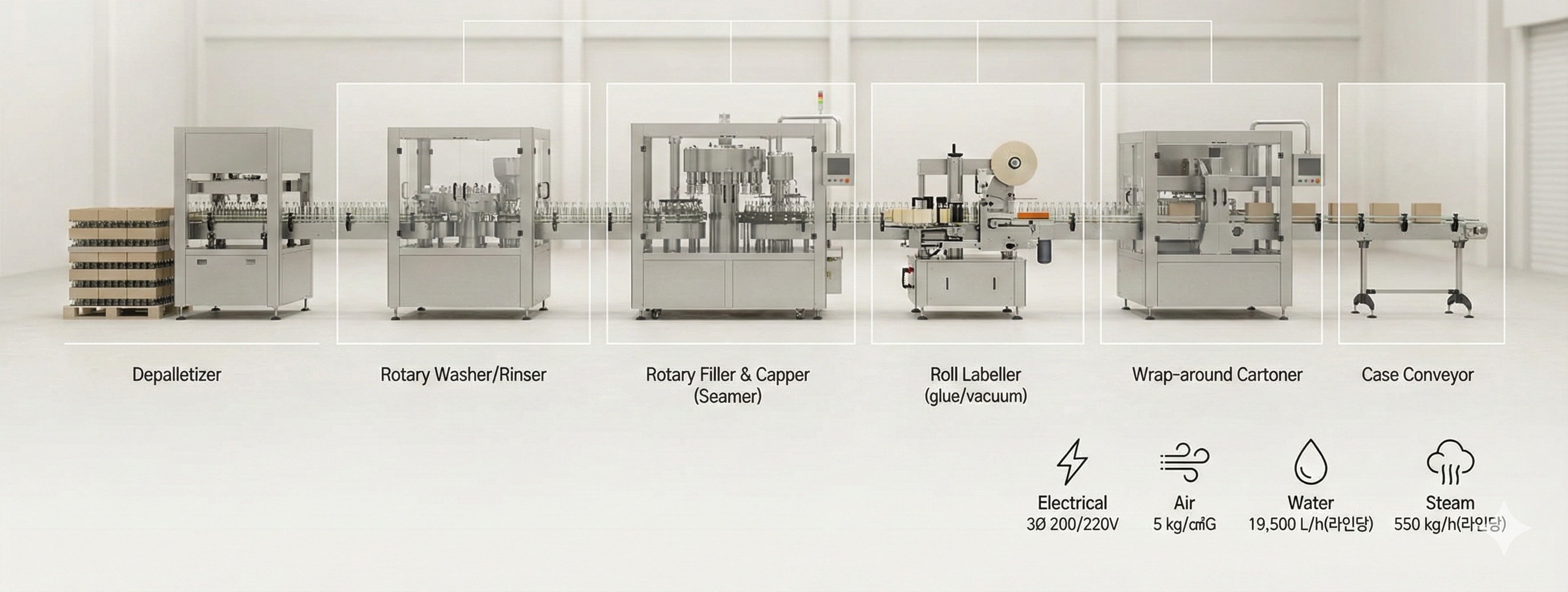

라인 구성은 전단부터 후단까지 명확합니다.

디팔레타이저와 팔레트 피딩에서 공병을 인피드로 공급하고,

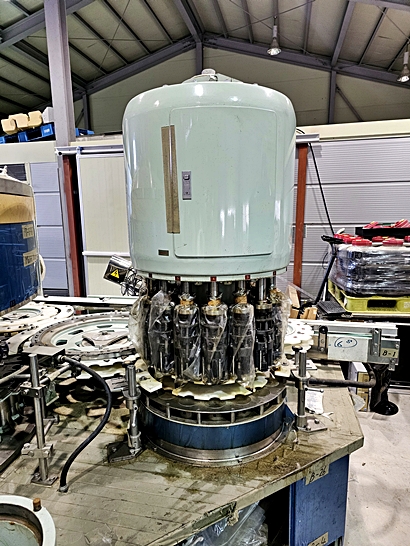

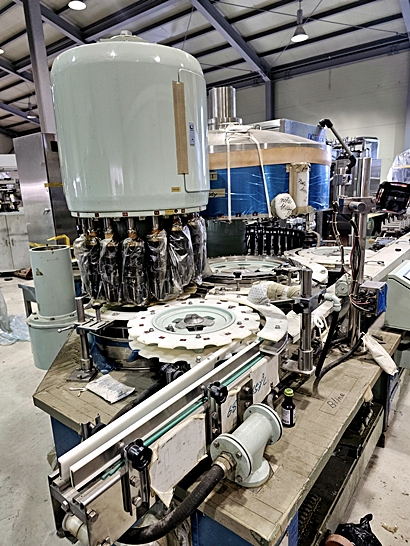

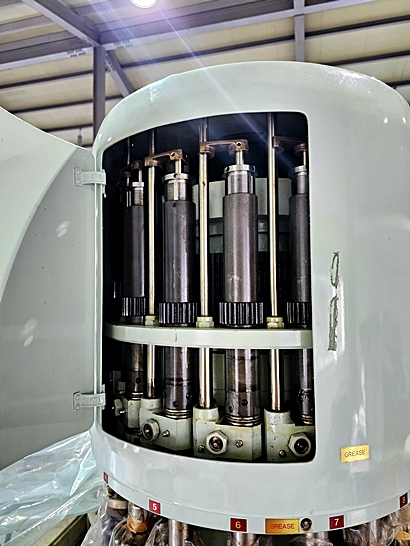

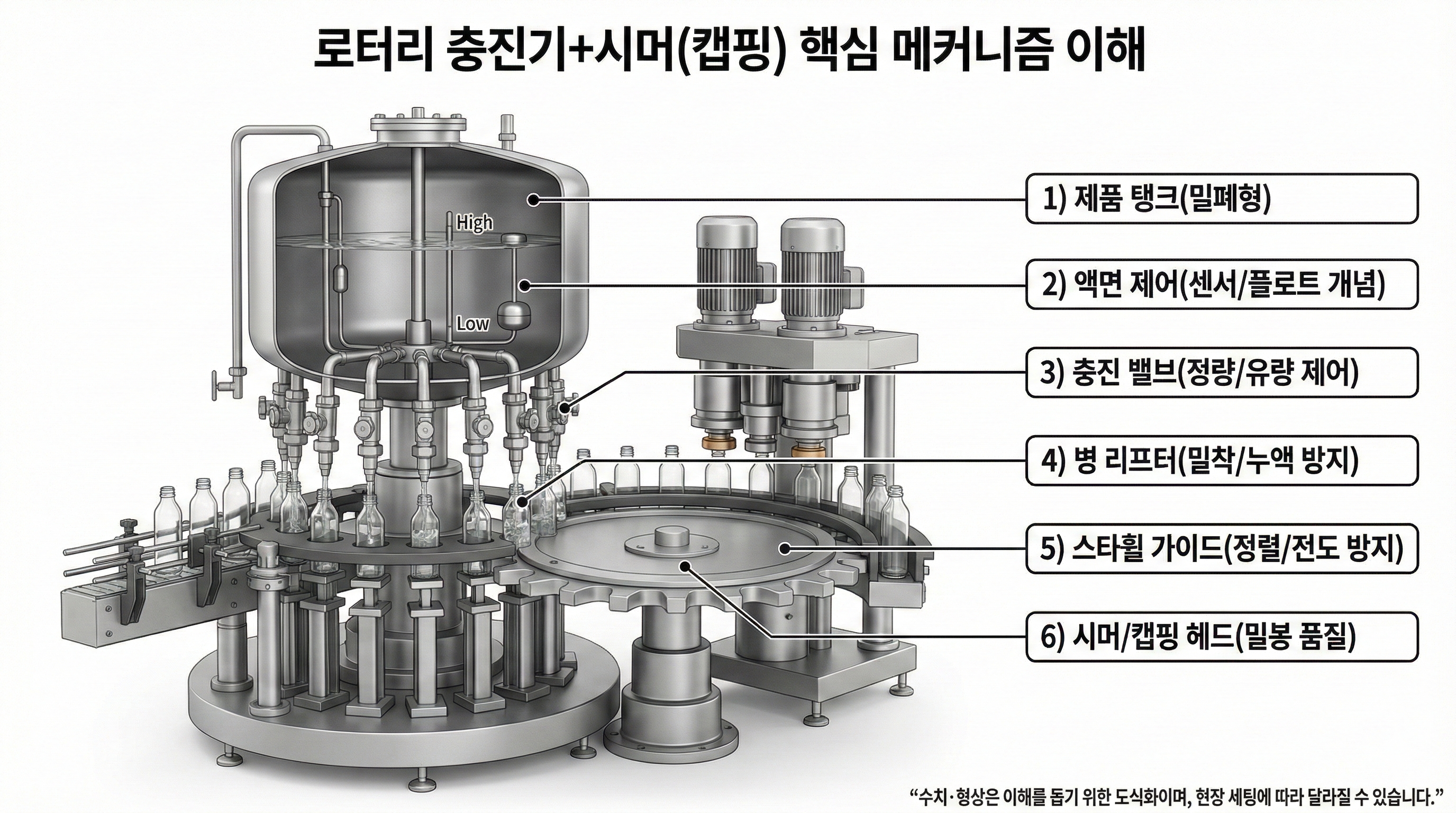

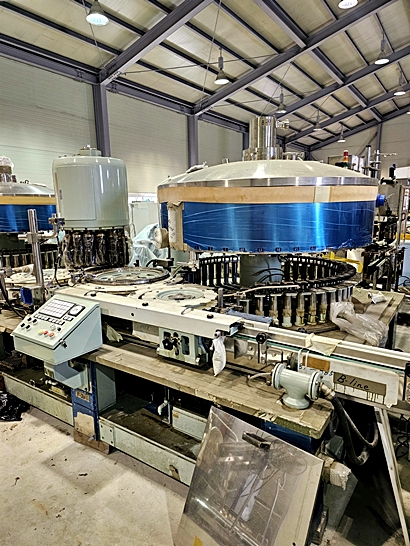

자동 세병기에서 병 내외부 세척을 거친 뒤 병 컨베이어와 누적 구간을 지나 로터리 충진기와 시머로 들어갑니다.

이후 롤 라벨러가 글루와 진공 방식으로 라벨을 붙이고,

랩어라운드 카토너와 케이서가 포장을 마무리하며 케이스 컨베이어로 출하 동선을 만듭니다.

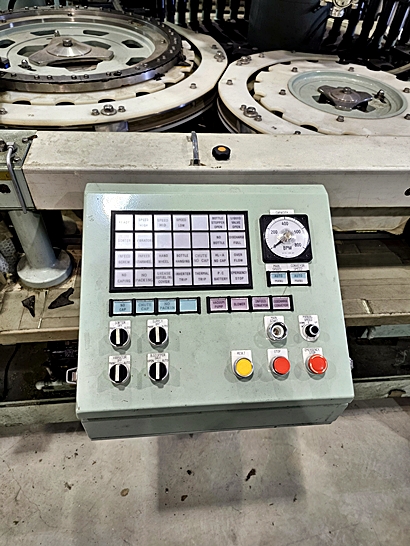

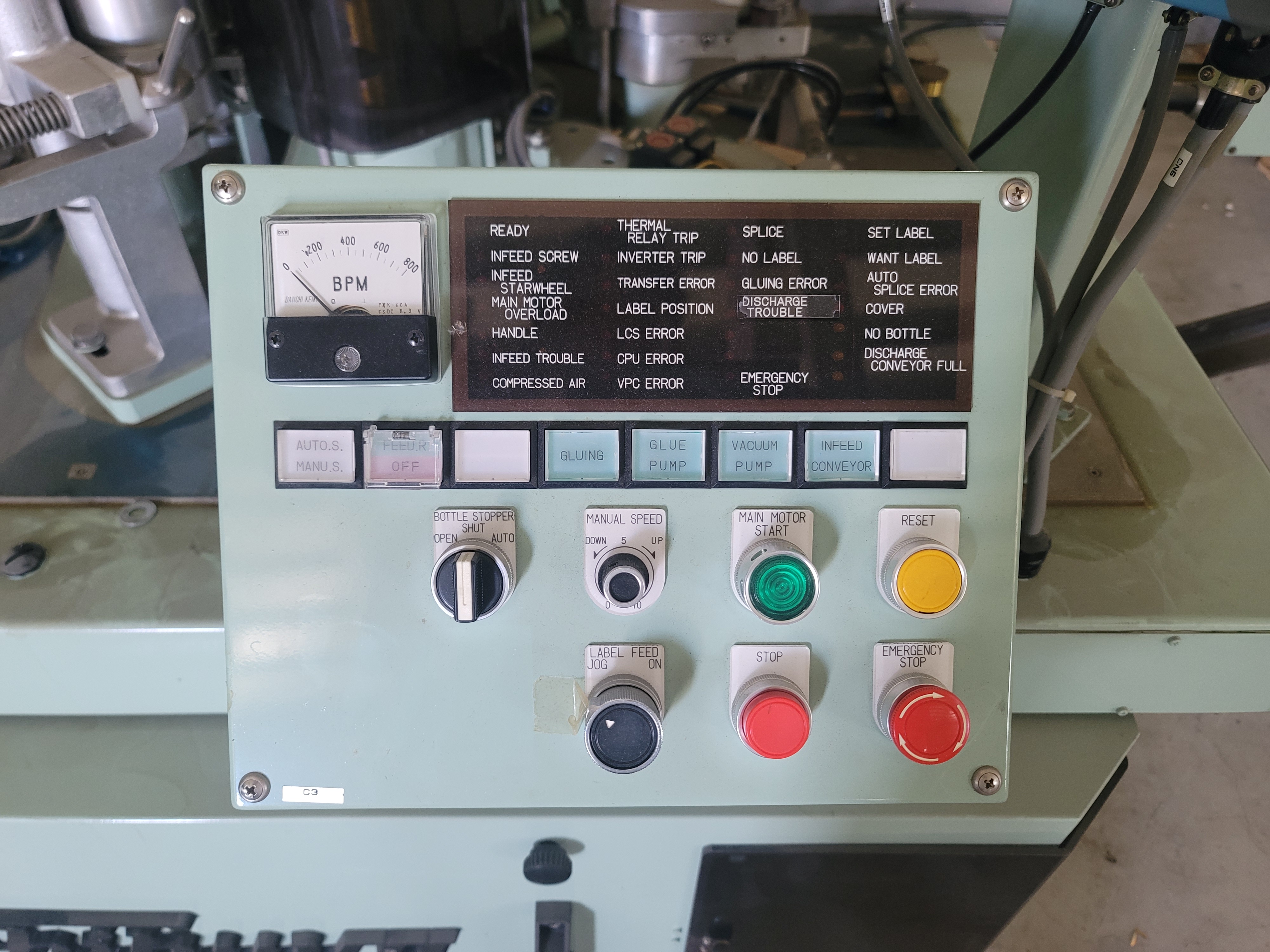

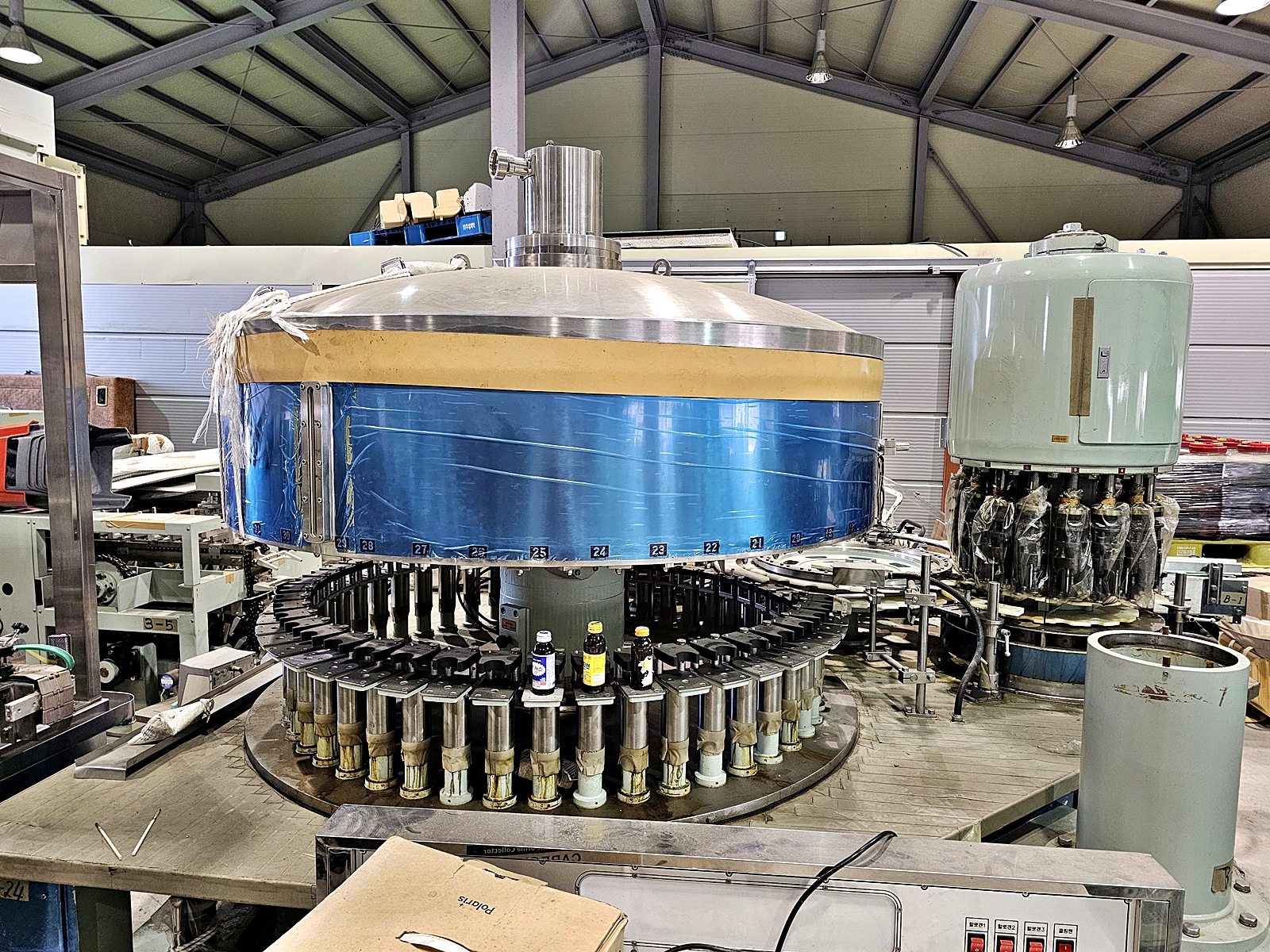

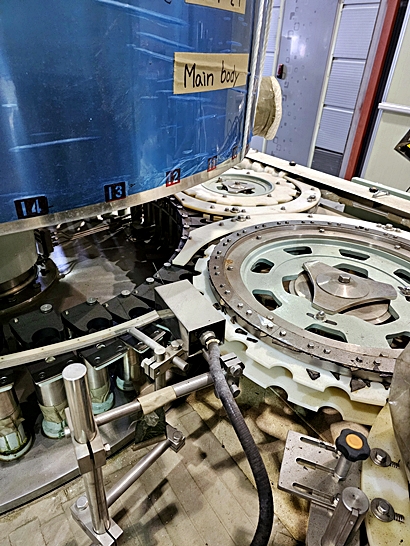

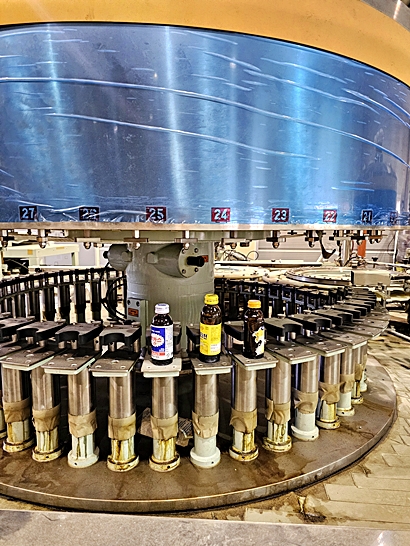

현장 사진에서는 로터리 헤드 번호 표기, 스타휠 가이드, 라벨러 제어판의 GLUE PUMP와 VACUUM PUMP 항목이 확인되어

운전 포인트가 비교적 분명하게 보입니다.







구매 검토에서 체감 차이를 만드는 부분은 유틸리티입니다.

728x90

전원은 일본 사양 3상 200V 및 220V 계열이 혼재된 구성으로,

국내 3상 380V 현장에서는 변압기 적용을 전제로 전기 계획을 수립하는 방식이 일반적입니다.

공압은 산업 현장에서 흔히 쓰는 5kg급 조건을 기준으로 구성됩니다.

세병기는 물과 증기 요구량이 큰 설비입니다.

문서 기준으로 세병기 라인당 용수 약 19,500L/h, 증기 약 550kg/h 수치가 제시되어 있어 보일러 용량,

스팀 배관과 트랩, 응축수 라인, 바닥 배수 트렌치 설계를 함께 검토해야 합니다.

유리병 라인은 세병기 준비가 곧 공장 인프라 준비로 이어집니다.







장점은 라인 패키지로 흐름이 잡혀 있다는 점입니다.

디팔레타이저부터 후단 포장까지 구성과 수량, 주요 모델, 유틸리티 수치가 정리되어 있어 도입 검토가 빠릅니다.

롤 라벨러와 랩어라운드 포장 구성은 대량 출하에서 작업 표준화를 만드는 데 유리합니다.

단점은 세병기 중심으로 유틸리티 부담이 크고,





병 규격 변경 시 스타휠과 가이드 같은 포맷 부품이 추가로 필요해질 수 있다는 점입니다.

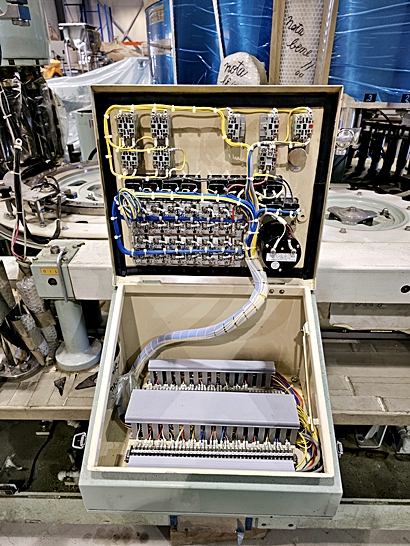

그래서 문의 단계에서 명판 사진, 제어반 내부 사진, 도면 치수 페이지,

유틸리티 합산표를 먼저 확인하면 불필요한 왕복이 줄어듭니다.





https://blog.naver.com/sgeng2325/224164928498

영테크팩 YST-3S 중고 스틱포장기 10열 분말 과립 25mm 사양과 실제 활용 포인트 정리



https://blog.naver.com/sgeng2325/224164417716

중고 스테인리스 30톤 저장탱크 매물 안내 "두꺼운 판재와 평저 구조 산업용 탱크 분석"



SMALL



유리병 라인을 검토하는 분들은 전단 공병 처리나 후단 포장 설비를 함께 비교하는 경우가 많습니다.

관련 매물을 같이 보실 수 있도록 아래에 링크를 넣겠습니다.







https://blog.naver.com/sgeng2325/223555232653

중고 시부야 공업 자동 롤 라벨링 기계 - 음료/식품 라벨링에 최적화된 고속 자동화 기기

https://blog.naver.com/sgeng2325/223549646768

중고 자동 병 세척기 판매 | 시부야공업 고압 세척기 - 음료/식품 공장 필수장비









구매 전 주의사항

본 설비는 중고 기기로서 별도의 인증이나 성능 보증서가 발행되지 않는 현상태 매각 조건입니다.

기재된 제원과 수치는 문서 및 현장 자료 기반 참고용이며, 설치 환경과 세팅 조건에 따라 달라질 수 있습니다.

정확한 규격 확인이 필요한 경우 현장에서 직접 확인 후 인수하시기 바랍니다.

사진과 자료는 촬영 당시 상태를 객관적으로 보여드리기 위한 것이며,

인도 이후 발생하는 기계적 결함이나 소모품 교체에 대해서는 책임지지 않습니다.

상차 및 운반 조건은 별도 협의 사항입니다.



0123456789

충분한 검토와 협의 후 구매하세요.





※ 기타 궁금한 점이나 세부 사항은 아래로 연락 부탁드립니다.

Mobile : 010 – 4786 – 0986

Fax : 0504 – 027 – 0986

E-mail : sgeng2325@naver.com





https://open.kakao.com/me/sgeng2325

서경님의 오픈프로필

식품, 제약, 화장품 설비 및 기계 그 외 품목들 매입합니다.





https://youtube.com/shorts/-CBGxHvyZS4?feature=share

https://blog.naver.com/sgeng2325/224155907302

중고 스테인리스 저장탱크 STS304 3㎥ 싱글탱크 실측 제원과 사용 체크포인트



https://blog.naver.com/sgeng2325/224158231164

SUS304 스텐드럼통 중고 매물 정리 배출구없는 원통형 스텐통 작업통 용도와 체크포인트





---

shibuya line

bottling line

glass bottle

used bottling

beverage line



This post introduces a used Shibuya glass bottle drink production line designed for small bottles such as 75 ml and 100 ml. It is a full line system, not a single machine, and it covers the flow from empty bottle feeding to final case output. The line layout follows the common order used in beverage plants: depalletizing and infeed, bottle washing, bottle conveying and accumulation, rotary filling and capping, roll-fed labeling using glue and vacuum, wrap-around cartoning, and case conveying.

The key point for buyers is that the main specifications are clearly listed, so you can estimate installation work and utilities before making a decision. The line is described as a three-line package, with each line set up for high-speed production. The document data includes line speed and daily output based on 24-hour operation, which helps when you need internal approval or budgeting.

Utilities matter more than appearance for this kind of equipment. The power system is based on Japanese industrial standards, using three-phase 200 V and 220 V in different sections, while most Korean factories use three-phase 380 V. In Korea, this is handled by installing the correct step-down transformers, so installation is possible when the electrical plan is prepared correctly. Compressed air is required at standard industrial pressure. The bottle washer is the biggest utility driver because it needs large water flow and steam. That means you should check boiler capacity, steam piping, traps and condensate return, and floor drainage before you decide.

The packaging section is also important. A wrap-around cartoner and wrap-around caser reduce manual packing work and support stable shipping. This is useful for plants that want consistent case quality at high output.

There are clear advantages. A complete line package can shorten engineering time because the interfaces between major machines are already defined. With model names and utility figures available, you can plan electrical, air, water, and steam requirements early. Rotary filling with a seamer and a roll-fed glue labeler is a standard high-speed combination, so it is easier to find technicians who understand the system.

There are also limits. The washer’s water and steam demand can increase installation cost if your site utilities are not ready. The Japanese power spec requires transformers and proper distribution design. If you change bottle size, you may need new star wheels, guides, and some format parts.

A practical operating tip is to restart the line step by step. Start with single-machine tests, then run the line at low speed, then increase speed after you remove the causes of stops. For the labeler, keep the glue and vacuum areas clean because they directly affect label quality.

In the middle of the post, place a link to other equipment you are selling, especially related machines for infeed or packaging. This equipment is sold as used, under as-is conditions, so on-site inspection and trial running are recommended before purchase.
