점도 있는 원료 혼합과 온도 제어가 동시에 필요한 공정이라면,

교반기 구조부터 먼저 확인해야 합니다.



1.5㎥ STS304 자켓 교반탱크 앵커임펠러



현장에서 교반탱크를 찾는 분들은 “용량”만 보고 선택했다가 설치 후

배관 위치, 혼합 성능, 세정성 때문에 다시 손보는 일이 많습니다.

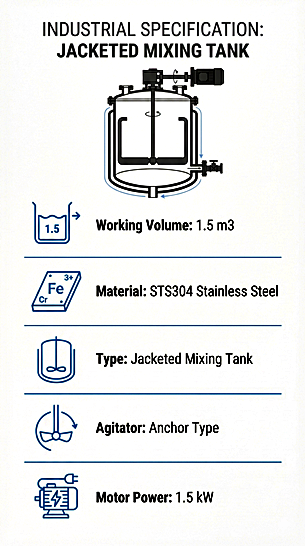

오늘 소개하는 장비는 자켓 2중 구조에 앵커형 임펠러가 적용된 교반탱크로,

가열·냉각을 동반하는 혼합 공정에서 문의가 잦은 구성입니다.

중고 설비는 상태와 조건이 개체마다 달라서, 사양을 먼저 투명하게 펼쳐놓고 판단하시는 방식이 가장 안전합니다.





제품 기본 정보는 다음과 같습니다.

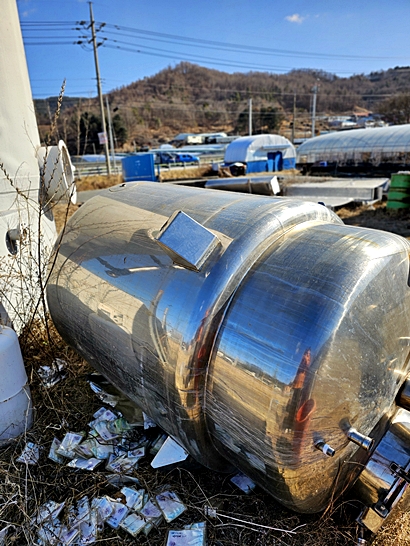

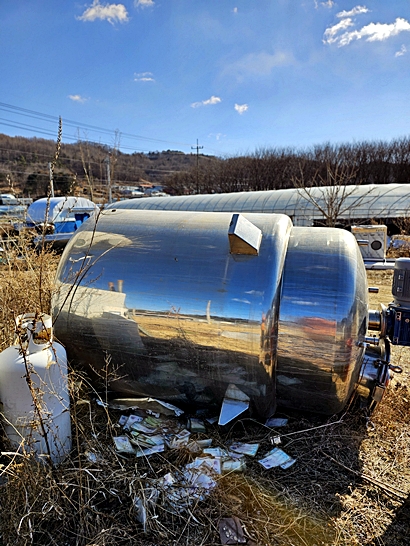

제품번호 61531, 재질 STS304, 내용적 1.5㎥ 표기, 자켓탱크(2중), 상부 밀폐형, 하부 접시형/반타원형,

거치 방식은 브라켓 서포트입니다.

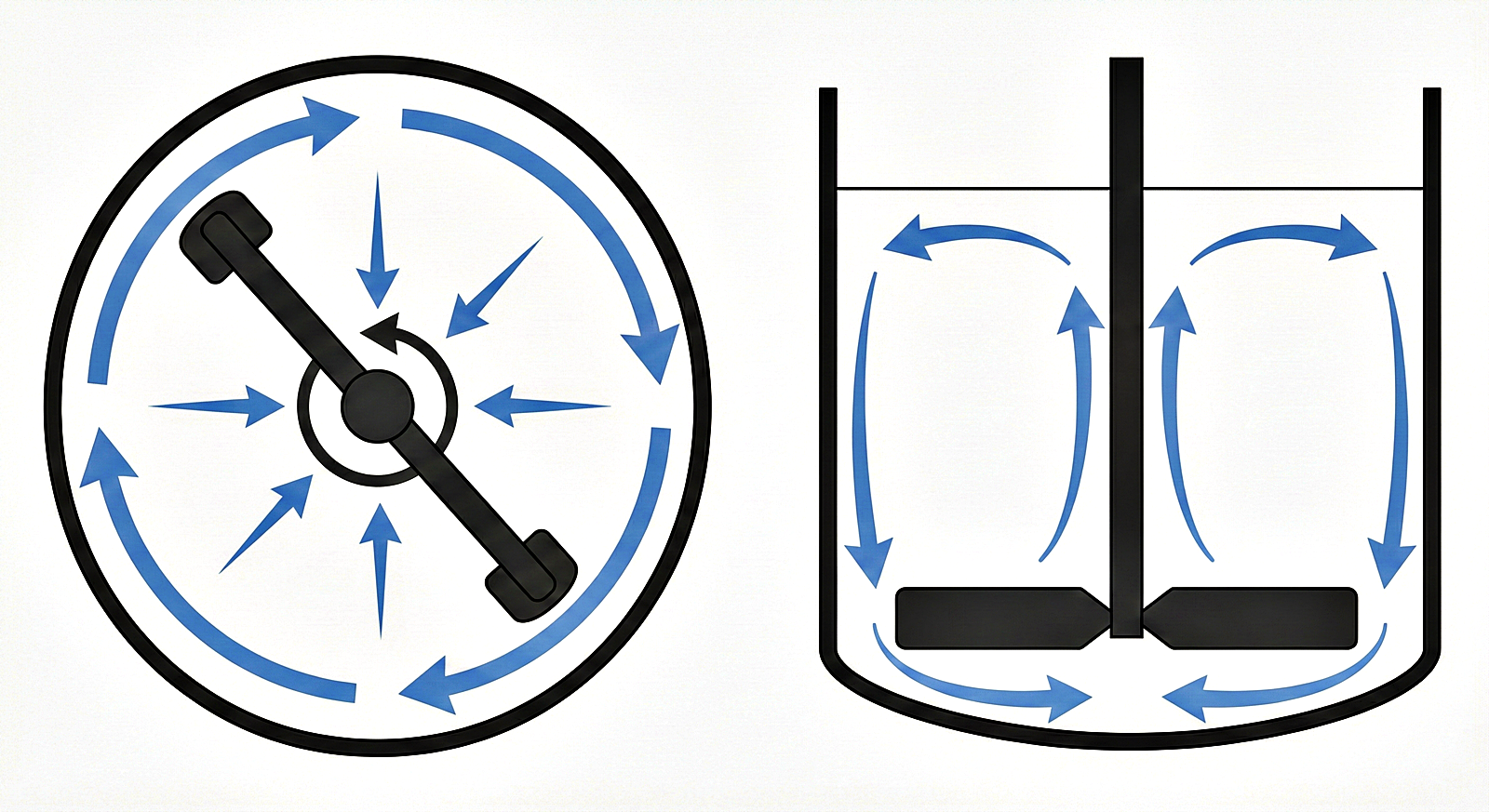

제품이해를 돕기 위한 참고용 이미지입니다.

치수 표기값은 외경(D) 1300mm, 몸통높이(H1) 1650mm, 하부경판높이(H2) 0mm입니다.

참고로 동일 치수의 원통 몸통 용량을 기하학적으로 환산하면 약 2189L 표기와 일치합니다.

내용적 1.5㎥ 표기와는 값 차이가 있으므로, 실제 필요한 공정에서는 현장 실측과 배관 기준 유효용량 확인을 권합니다.

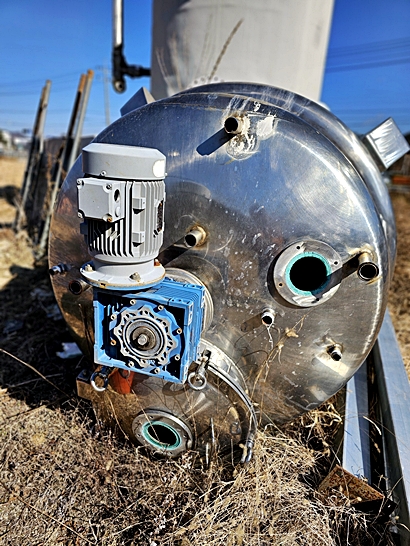

교반 구동부는 모터와 감속기 결합형입니다.

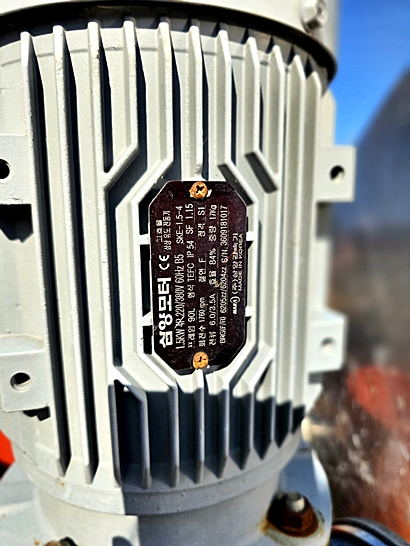

모터 명판 기준 정격 1.5kW, 삼상 220/380V, 60Hz, 4P, 1760rpm, TEFC, IP54, 절연 F 등급입니다.



감속기는 웜감속기 하우징 형태로 확인되며, 고속을 저속·고토크로 바꿔 앵커 교반에 맞는 운전 조건을 만듭니다.

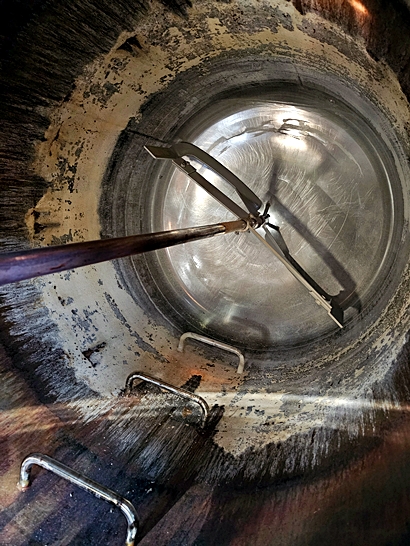

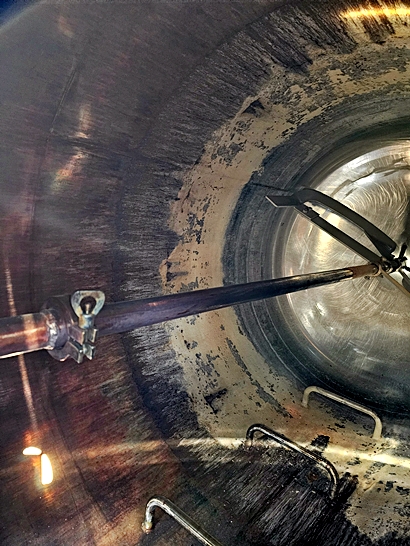

탱크 내부 임펠러는 앵커형으로,

벽면을 따라 근접 회전하는 구조라 점도 있는 액상에서 침전 방지와 균질 혼합에 강점이 있습니다.





적용 산업은 명확합니다.

식품·음료(소스, 시럽, 농축액), 화장품(크림, 젤, 베이스 혼합), 화학·정밀화학(수지, 접착제, 첨가제 예혼합),

환경·수처리(약품 용해, 저속 유지교반)처럼 점도 변화가 있거나 온도 제어가 필요한 라인에서 활용도가 높습니다.



제품이해를 돕기 위한 참고용 이미지입니다.

반대로 고속 분산, 유화, 강한 난류가 필요한 공정은

앵커형 단독으로는 맞지 않는 경우가 많아 공정 요구 조건을 먼저 확인하셔야 합니다.



장점은 세 가지가 큽니다.

첫째, 앵커 임펠러 특성상 벽면 부착물과 침전층을 끌어내 혼합이 진행됩니다.

둘째, 자켓 2중 구조라 가열·냉각 매체 순환을 전제로 한 운용이 가능합니다.

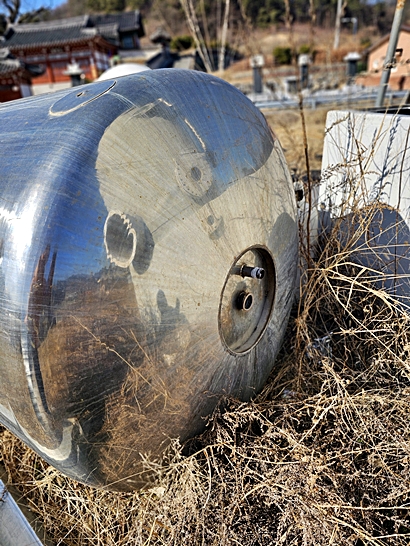

셋째, 하부 접시형/반타원형 구조는 배출 잔량을 줄이는 데 유리합니다.



단점도 분명합니다. 저점도 원료에서 고속 난류를 만들기 어렵고,

배플이나 상하 유도 구조가 없으면 상하 균질성이 공정에 따라 부족할 수 있습니다

 웜감속기는 구조 특성상 장시간 운전에서 오일 상태, 발열, 누유 점검이 중요합니다.

밀폐형은 오염 관리에는 유리하지만 내부 접근과 세정 작업성은 점검구 구성에 따라 작업 공수가 달라집니다.





제품이해를 돕기 위한 참고용 이미지입니다.

사용 팁은 간단하지만 효과가 큽니다.

설치 전에는 배출구 높이, 배관 방향, 맨홀 접근성을 먼저 보십시오.

운전 전에는 감속기 오일 누유와 소음, 출력축 흔들림, 씰 누액 여부를 확인하는 것이 기본입니다.

자켓을 쓰는 공정이라면 자켓 입·출구 막힘 여부와 순환 매체 조건(온도, 압력)을 함께 점검해야 합니다.

교반 성능은 “rpm” 하나로 결정되지 않으니,

감속비와 실제 출력 rpm을 기준으로 공정 점도와 목표 혼합 시간에 맞춰 판단하시는 방식이 정확합니다.

https://blog.naver.com/sgeng2325/223553927070

[중고 기계] 시부야 공업 고속 충전기 및 밀봉기(모노 블록) - 음료/식품 공장 필수 장비



거래 조건은 다음과 같습니다.

제품 위치는 충남 추부, 거래 가능 지역은 전국 및 해외, 인도 조건은 상차도입니다.

판매 금액은 부가세 별도 기준 가격 협의로 안내드립니다. 제조사와 제조년월은 미상입니다.



구매 전 주의사항

본 제품은 중고 기기로서 별도의 인증이나 성능 보증서가 발행되지 않는 현상태 매각(As-is) 조건입니다.

기재된 기기의 사이즈 및 용량 표기는 수공구 측정 또는 표기자료 기반 참고용이므로

측정 방식에 따라 오차가 발생할 수 있습니다.

정확한 규격 확인이 필요한 공정의 경우, 반드시 현장에서 직접 실측 후 인수하시기 바랍니다.

포스팅의 사진과 영상은 촬영 당시의 상태를 객관적으로 보여드리기 위한 것이며,

인도 이후 발생하는 기계적 결함이나 소모품 교체에 대해서는 책임지지 않습니다.

중고 제품 특성상 직접 방문하여 시운전 및 상태를 확인하신 후 결정을 권장하며, 상차 및 운반 조건은 별도 협의 사항입니다.



---



※ 기타 궁금한 점이나 세부 사항은 아래로 연락 부탁드립니다.



Mobile : 010 – 4786 – 0986

Fax : 0504 – 027 – 0986

E-mail : sgeng2325@naver.com



https://open.kakao.com/me/sgeng2325

서경님의 오픈프로필





https://www.youtube.com/shorts/F5QSMcEA2T4



https://blog.naver.com/sgeng2325/223692369562

중고 5톤 스테인리스 교반탱크 판매 - 3중 구조로 식품·화학·제약 공정에 최적



https://blog.naver.com/sgeng2325/224161285315

중고 자켓 교반탱크 1.5㎥ STS304 앵커임펠러 적용 산업용 교반기 분석



---

jacketedtank

anchoragitator

mixingtank

industrialtank

usedagitator



This post introduces a used jacketed mixing tank with an anchor agitator, designed for processes that need gentle mixing and temperature control. Many buyers choose a tank by volume only, but real operating cost can change because of piping position, mixing performance, cleaning access, and installation space. For used equipment, it is safer to review the specifications first and then confirm key points on site.



The basic information is as follows. Product No. 61531. Material is STS304 stainless steel. The listed working volume is 1.5 cubic meters. It is a double-wall jacket tank, with a closed top, a dish or semi-elliptical bottom, and bracket support mounting. The listed dimensions are outer diameter 1300 mm and shell height 1650 mm, with no bottom head height listed. With these dimensions, the cylindrical shell volume matches about 2189 liters by geometric calculation, but the post also shows 1.5 cubic meters as the working volume. Because listings can use different standards, you should confirm the effective volume that fits your process by on-site measurement.



The drive system is a motor with a reducer. The motor nameplate shows 1.5 kW, three-phase 220/380 V, 60 Hz, 4 pole, and 1760 rpm, with TEFC cooling and IP54 protection. A worm reducer is installed, which converts the high motor speed to low speed with higher torque, suitable for an anchor-type impeller. The impeller is an anchor type, rotating close to the inner wall. This structure works well for medium to high viscosity liquids, helps reduce wall build-up, and supports stable mixing without aggressive shear.



Typical industries include food and beverage (sauces, syrups, concentrates), cosmetics (creams, gels, base mixing), chemicals (resins, adhesives, additive pre-mixing), and environmental or water treatment (chemical dissolution, low-speed holding mix). It is not the best choice for high-speed dispersion, strong emulsification, or processes that need high shear. If your process needs strong vertical circulation, you should also check whether baffles or flow guides are installed.



Key advantages are steady low-speed mixing for thicker materials, jacketed structure for heating or cooling, and a bottom shape that can help drainage and reduce leftovers. Key limitations are weaker turbulent mixing for low-viscosity liquids, possible mixing dead zones without baffles, and the need to manage reducer oil and heat for long runs. A closed top can help with contamination control, but cleaning and inspection access depend on the manhole and port layout.



Practical tips: before delivery, check drain position, piping direction, and access for cleaning. Before operation, check reducer oil leakage, abnormal noise, shaft play, seal leakage, and jacket inlet and outlet condition. Mixing performance depends on the reducer ratio and real output rpm, so confirm the actual running speed, not only the motor rpm.



Location is Chungnam Chubu. Delivery term is loading at site. Trading is available nationwide and overseas. Price is negotiable, VAT excluded. Maker and manufacturing date are unknown. This is sold as-is, and on-site inspection and a test run are recommended before pickup.
