자켓탱크는 다 같은 탱크가 아닙니다.

구조 선택 하나로 가열·냉각 시간, CIP 난이도, 유지비가 갈립니다.





자켓탱크 한 장 정리



식품·제약·화장품 공정에서 탱크의 “온도 안정”은 품질과 직결됩니다.

발효는 온도 편차가 곧 균일성 편차로 이어지고,

점도가 있는 원료는 가열·냉각 속도에 따라 혼합성과 여과성이 달라집니다.

이때 자켓탱크는 탱크 외벽(또는 내부 코일)을 통해

스팀·온수·냉수·브라인/글리콜을 순환시켜 가열·냉각·보온을 수행합니다.

같은 자켓탱크라도 구조에 따라 열응답, 운전 편의, 위생성, 유지보수 비용이 달라집니다.



반응형

선택 전 체크리스트(현장 질문 6가지)



목표 온도 범위와 램핑 시간(예: 20→80℃ 몇 분/몇 시간)



내용물 점도·고형분(점도 상승 구간 존재 여부)



공정 특성(발열 반응/살균/결정화/냉각 고정 등)



위생 기준(CIP 필수, 데드존 허용 여부)



사용 유틸리티(스팀 압력, 냉수/칠러 온도, 펌프 여유)



탱크 용량·설치 공간·배관 방향(드레인 포함)



1) 단탱크(1 Layer) / 보온커버 탱크

단탱크는 자켓이 없어 온도조절 기능이 없습니다.

원료 보관, 버퍼, 이송 대기용에 적합합니다.

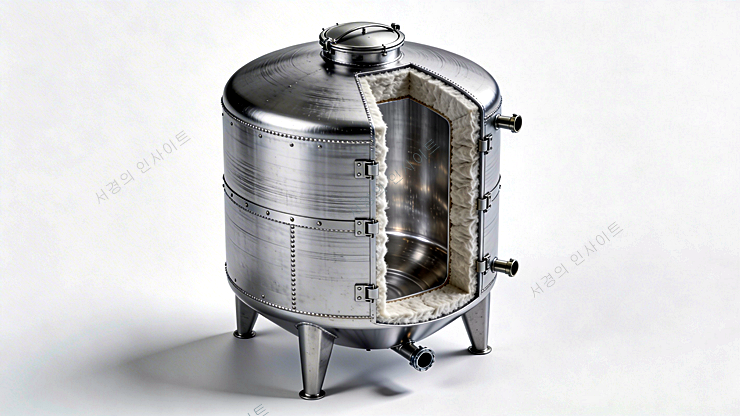

보온커버 탱크는 단열재+외장으로 열손실·열유입을 줄입니다.

“온도를 바꾸는 장치”가 아니라 “온도를 덜 흔들리게 하는 장치”입니다.

발효 탱크의 안정 운전, CIP 세정액 온도 유지, 냉각 후 저온 유지에 유리합니다.

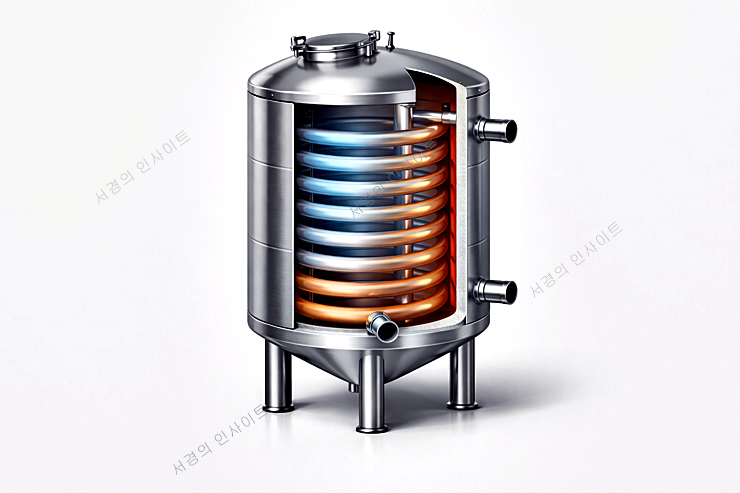

2) 내부 코일 탱크(Internal Coil Tank)

탱크 내부에 코일을 넣고 코일 안으로 열매체를 흘립니다.

기존 탱크에 온도 기능을 추가하기 쉬운 편입니다.

단점은 명확합니다.

코일이 내부 구조물이라 세정 사각지대가 생깁니다. 제품 접촉면이 복잡해지면서 CIP 난이도가 상승합니다.

누설 시 열매체가 내용물과 접촉할 위험도 관리해야 합니다.

위생·세정이 최우선인 공정에서는 신중히 선택하는 방식입니다.



728x90

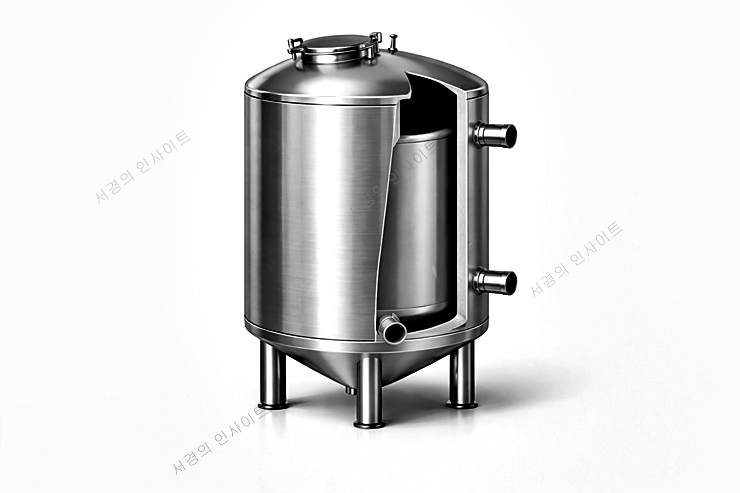

3) 단순 자켓(Plain Jacket)

탱크 외벽을 2중으로 감싸 자켓 공간을 만들고 그 사이로 유틸리티를 순환시킵니다.

구조가 단순해 범용성이 높습니다.

단점은 “자켓 내부 유속”이 낮아 열전달 효율이 제한되는 점입니다.

대용량에서 빠른 램핑이 목표라면 상위 구조(배플·다존·딤플)를 검토합니다.

스팀 운전 시 응축수 배출(드레인) 품질이 온도 응답을 좌우합니다.



https://blog.naver.com/sgeng2325/224168456080

중고 3톤 SUS304 추출기 판매 - 충남 금산 보관, 상차도 기준



https://blog.naver.com/sgeng2325/224169649349

중고 5톤 3중 교반탱크 스테인리스 케이싱 레그타입 다포트 구조 상세 소개





4) 스파이럴 배플 자켓(Spiral Baffle Jacket)

자켓 내부에 배플을 설치해 유틸리티가 나선 경로로 흐르게 만들어 유속·난류를 높입니다.

열전달이 개선되고 가열·냉각 시간이 짧아집니다.

펌프 여유가 필요합니다(압력손실 증가).

제작 품질(누설, 편류)에 따라 성능 편차가 생기므로 입·출구 위치, 배플 설계, 누설 점검이 중요합니다.

발열 반응 열제거, 빠른 냉각, 배치 공정 램핑에 강합니다.







5) 이단/다존 자켓(Two-Stage / Multi-Zone Jacket)



자켓을 상·하(또는 여러 구간)로 분리해 구간별로 유량·온도를 제어합니다.

하부만 가열해 점도를 먼저 낮추고, 이후 전체 존을 균일화하는 운전이 가능합니다.

배관·밸브·제어 루프가 늘어 복잡도가 올라갑니다.

대신 탱크 높이가 크거나 공정 단계가 뚜렷한 라인에서 체감 효과가 큽니다.







6) 딤플 자켓(Dimple Jacket)

외벽에 딤플 패턴을 성형해 유로를 만들고 열전달을 높입니다.

자켓 체적이 작아 열응답이 빠르고, 압력손실이 상대적으로 낮다는 설계가 많습니다.

내부 제품 접촉면을 깔끔하게 유지할 수 있어 위생 공정과 궁합이 좋습니다.

주의 포인트는 “열충격 관리”입니다.

스팀 가열 직후 냉수를 급전환하는 운전은 탱크 수명과 용접부 응력 관리 측면에서 불리합니다.

템퍼링(완충 단계)과 전환 절차를 표준화해야 합니다.



공정별 빠른 추천(요약)



보관·버퍼: 단탱크 + 필요 시 보온커버



온도 유지(외기 편차 큰 현장): 보온커버 + 단순 자켓(필요 시)



빠른 가열·냉각/램핑 중요: 스파이럴 배플 자켓, 딤플 자켓, 다존 자켓



위생·CIP 최우선: 내부 구조물 최소(외부 자켓 계열 중심)



점도 높은 용해·용융: 다존 자켓(하부 우선 가열) + 교반 조건 최적화



https://blog.naver.com/sgeng2325/224191869184

5톤 STS304 스테인리스 발효조 매입 후기 내부 코일 구조 직접 확인



스팀 운전: 응축수 드레인, 트랩 구성, 기동 시 에어벤트 확인

 냉각 운전: 냉수/글리콜 온도와 유량 확보, 배관 단열로 결로 관리

 스팀↔냉수 전환: 급전환 금지, 템퍼링 단계 포함한 SOP 고정

 CIP: 세정액 접촉 사각지대 최소화, 드레인 완전 배출, 온도·농도 로그 관리

 센서: 제품 온도(내부)와 자켓 입·출구 온도 분리 측정으로 원인 추적 가능



SMALL



현재 공정에 맞는 자켓 구조가 확실하지 않다면 아래 도구로 먼저 점검해보세요.

추천 결과와 함께 문의용 요약문도 자동 생성됩니다.

▶ 자켓탱크 선택 가이드 웹앱

딤플자켓 스파이럴배플 비교 공정 맞춤 탱크 추천 웹앱





문의 및 매입 안내

 ※ 기타 궁금한 점이나 세부 사항은 아래로 연락 부탁드립니다.

Mobile : 010 – 4786 – 0986

Fax : 0504 – 027 – 0986

E-mail : sgeng2325@naver.com

 카카오 오픈채팅 : https://open.kakao.com/me/sgeng2325

서경님의 오픈프로필

식품, 제약, 화장품 설비 및 기계 그 외 품목들 매입합니다.



---

JacketTank

DimpleJacket

BaffleJacket

MultiZoneTank

TankHeating
