중고 4톤 이중자켓 반응기 15HP 교반기 (D1500 H2500 / 9T 두께 / 상차도)

중고반응기

이중자켓반응기

4톤반응기

15HP교반기

산업용교반탱크



점도 상승 공정, 온도 제어 공정에 강한 4톤급 이중자켓 반응기.

내부 임펠러·배플 구조까지 사진 기준으로 정리했습니다.

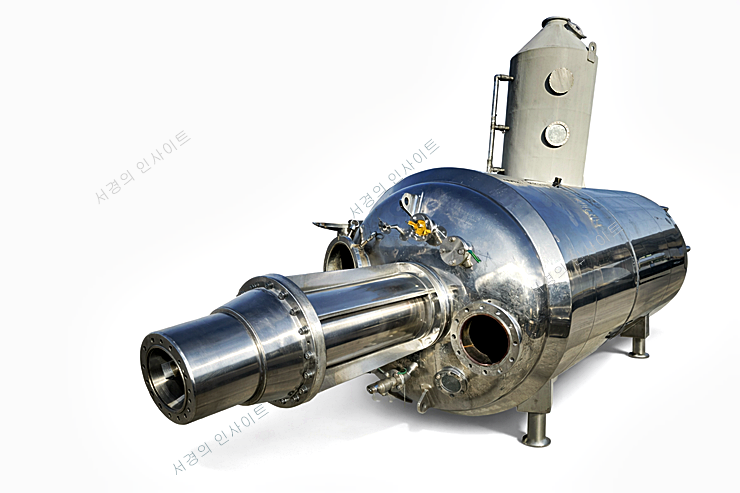

4톤 이중자켓 반응기 · 15HP

D1500 H2500 · 9T

중고 반응기 구매에서 가장 중요한 판단 기준은 “어떤 공정에서 어떤 물성을 어떻게 돌릴 것인가”입니다.

반응기는 단순 저장 탱크가 아니라 교반·가열/냉각·배출·세정까지 한 번에 묶이는 설비라서,

내부 구조와 열원 운용 방식이 맞지 않으면 라인에 붙여도 결과가 흔들립니다.

이번 포스팅은 4톤급 이중자켓 교반 반응기를 사진 기준으로 해부하듯 정리한 글입니다.





본 장비 주요 제원은 다음과 같습니다.

모터 15HP, 규격은 높이 2,500mm(H) · 지름 1,500mm(D), 용량 4톤, 두께 9T, 이중자켓 구조입니다.

원통 기준으로 단순 용적을 계산하면 D1500×H2500 조합은 약 4.4㎥ 수준이어서,

실제 유효용량(헤드 형상, 작업 여유 공간)에 따라 4톤 표기와 자연스럽게 맞물립니다.

본 수치는 참고용이며, 정확한 규격이 필요한 공정은 현장 실측을 권장합니다.







이 반응기의 핵심은 “이중자켓 + 패들형 임펠러 + 배플(내부 고정 리브)” 조합입니다.

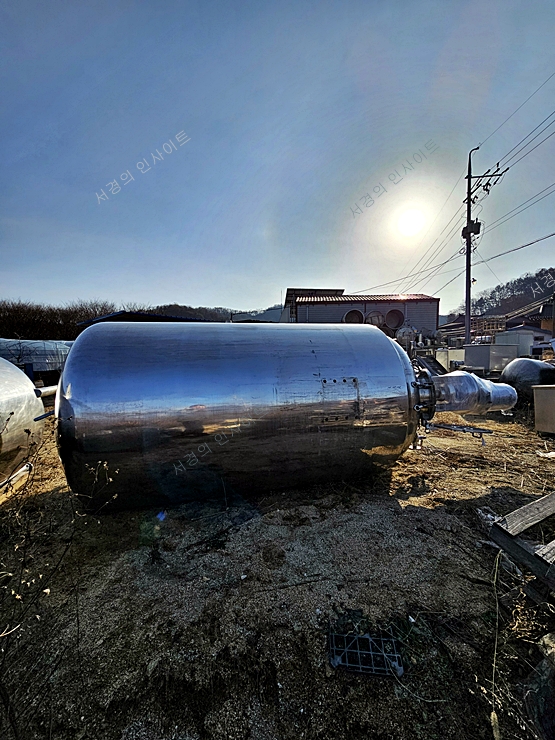

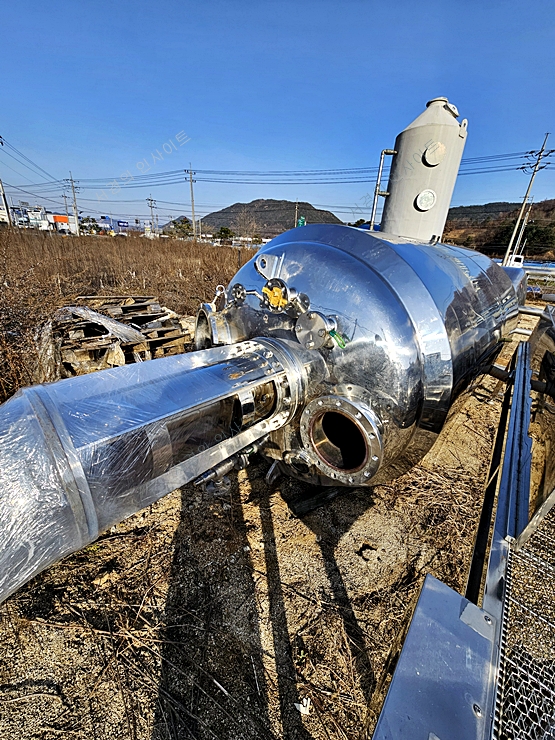

외관에서 자켓 라인이 확인되며, 자켓은 스팀·온수·열매유를 통한 가열 또는 냉각수·브라인을 통한 냉각에 활용합니다.

단순히 온도를 올리고 내리는 기능을 넘어, 반응 속도·점도 변화·결정화 구간 관리에 직접 영향을 줍니다.

특히 점도가 올라가는 공정에서는 교반만으로도 열이 뭉치기 쉬운데, 자켓 운용이 안정적이면 제품 편차를 줄일 수 있습니다.



반응형

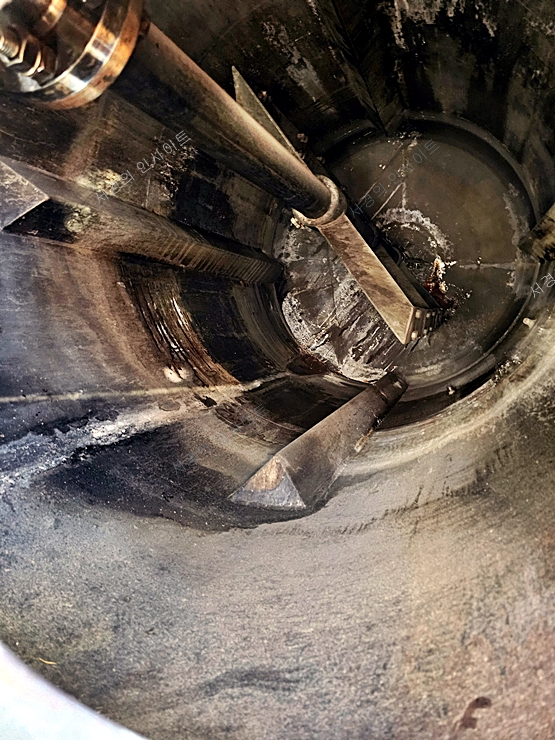

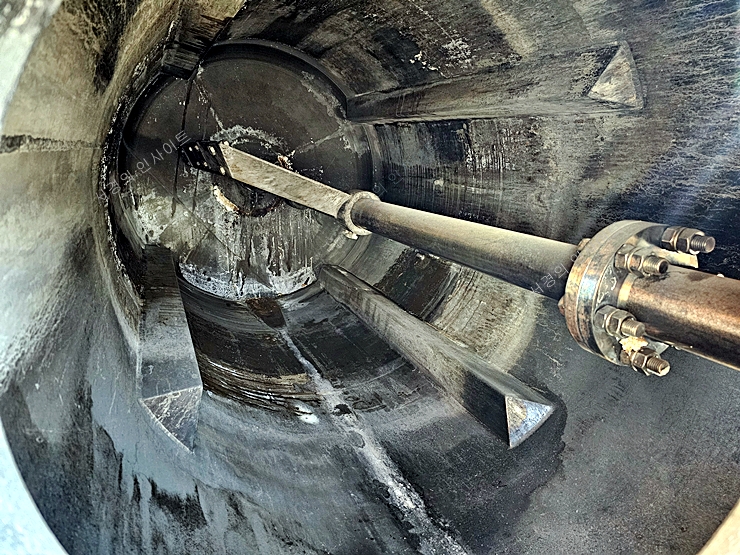

내부 사진에서 확인되는 임펠러는 평판 패들(plate paddle) 계열이며,

벽면을 따라 흐름을 끊어주는 배플이 길게 배치되어 있습니다.

이 구조는 회전 와류를 억제하고 축방향 순환을 만들어 혼합 균질화를 돕습니다.

고점도 영역으로 갈수록 탱크 전체가 한 덩어리로 같이 도는 현상이 생기는데, 배플이 이를 제어합니다.

슬러리(고형분 함유), 분말 분산, 점도 상승 구간이 포함된 배합·반응·숙성 공정에서 활용도가 높습니다.

반면 초미세 유화(고전단) 목적이면 인라인 호모믹서 등 별도 전단 장치 추가가 일반적이어서,

목적 공정에 따라 구성 검토가 필요합니다.







운용 방식은 “투입–교반–온도제어–반응/숙성–저점배출–세정” 순서로 정리됩니다.

교반은 저속 기동 후 단계적으로 RPM을 올리는 방식이 안전합니다.

배출은 하부 밸브를 통한 저점 배출 구성이며, 점도 높은 제품은 배출 라인 보온/가열, 배관 구경 설계로 대응합니다.

세정은 제품 성상에 따라 CIP만으로 끝내기보다 맨홀 개방 점검을 병행하는 경우가 많습니다.

내부에 배플이 존재하면 세정 사각이 생기기 쉬워,

구매자는 실제 사용 제품의 점착성/스케일 특성을 기준으로 세정 방식을 결정합니다.







적용 산업은 화학·소재(수지/접착제/코팅/첨가제), 화장품·생활화학(크림/겔/페이스트 배합),

환경·슬러지(응집/중화/혼합) 공정에서 범용성이 큽니다.

식품·제약 라인 적용은 재질(SUS304/316L), 내면 상태, 포트 규격, 위생 요구사항을 기준으로 별도 확인이 필요합니다.



https://blog.naver.com/sgeng2325/224192890911

중고 230리터 스텐통 입고 소식 570x900 식품 저장용 스테인리스 통



https://blog.naver.com/glampy_family/224193771482

중고 스테인리스 저장탱크 STS304 3㎥ 싱글탱크 Ø1300 / 2500H 충남 금산





구매자가 현장에서 확인해야 할 핵심 체크 포인트도 정리합니다.

첫째, 축 씰(메카니컬 씰/패킹) 누유 여부.

둘째, 구동 시 진동·소음.

셋째, 자켓 IN/OUT 및 드레인/벤트 위치와 누수 여부.

넷째, 배출 밸브 구경과 배관 연결 규격.

다섯째, 내부 용접부·부착물 상태. 중고 반응기는 “현상태 매각”이 기본이므로,

현장 확인 후 인수를 권장합니다.

728x90

---

0123456789



---

※ 기타 궁금한 점이나 세부 사항은 아래로 연락 부탁드립니다.

Mobile : 010 – 4786 – 0986

Fax : 0504 – 027 – 0986

E-mail : sgeng2325@naver.com

 카카오 오픈채팅 : https://open.kakao.com/me/sgeng2325

서경님의 오픈프로필

식품, 제약, 화장품 설비 및 기계 그 외 품목들 매입합니다.





[구매 전 주의사항 및 면책 공지]

본 제품은 중고 기기로서 별도의 인증이나 성능 보증서가 발행되지 않는 ‘현상태 매각(As-is)’ 조건입니다.

기재된 기기의 사이즈는 수공구를 활용하여 직접 측정한 수치로, 측정 방식에 따라 실제와 오차가 발생할 수 있습니다.

정확한 규격 확인이 필요한 공정의 경우, 반드시 현장에서 직접 실측 후 인수하시기 바랍니다.

포스팅의 사진과 영상은 촬영 당시의 상태를 객관적으로 보여드리기 위한 것이며,

인도 이후 발생하는 기계적 결함이나 소모품 교체에 대해서는 책임지지 않습니다.

중고 제품 특성상 직접 방문하여 시운전 및 상태를 확인하신 후 결정을 권장하며,

상차 및 운반 조건은 상차도 기준입니다.



https://youtube.com/shorts/lBJ8EV9XyCE?si=rFmqa12RfouTs1VV



https://blog.naver.com/sgeng2325/224169649349

중고 5톤 3중 교반탱크 스테인리스 케이싱 레그타입 다포트 구조 상세 소개



https://blog.naver.com/glampy_family/224175351839

중고 발효조 2.5㎥ STS304 내부코일 교반 구조 상세 설명



---

UsedReactor

JacketTank

4TonReactor

15HPMixer

AgitatorTank

SMALL

This used industrial unit is a 4 ton jacketed mixing reactor designed for heating or cooling while stirring. Main specs are 15 HP motor, height 2500 mm, diameter 1500 mm, wall thickness 9T, and a double jacket for temperature control. The inside has a paddle type impeller and fixed baffles on the wall to reduce swirling and improve mixing, which helps when viscosity increases or when solids are included. It can be used for chemical and material processes such as resin, adhesive, coating, additive dissolving, neutralization, slurry mixing, and aging or reaction steps. It also fits cosmetic and household chemical batches such as creams, gels, and paste products. For food or pharma use, buyers should check material grade, inner surface condition, and hygiene requirements on site. Normal operation is loading, starting at low speed, controlling temperature through the jacket, holding the batch for reaction or aging, draining through the bottom outlet, and cleaning. Size values are for reference and may differ by measuring method, so on site measurement is recommended for processes that need exact dimensions. The product is sold as is, and on site inspection and test run are recommended before pickup. Loading and transport condition is seller assisted loading. For questions or details please contact Mobile 010 4786 0986, Fax 0504 027 0986, Email sgeng2325@naver.com
